Кабель КГ-Т

Перейти к сечениям

ОПИСАНИЕ

Расшифровка кабеля КГ-Т:

К - Кабель
Г - Гибкий
Т - Тропическое исполнение

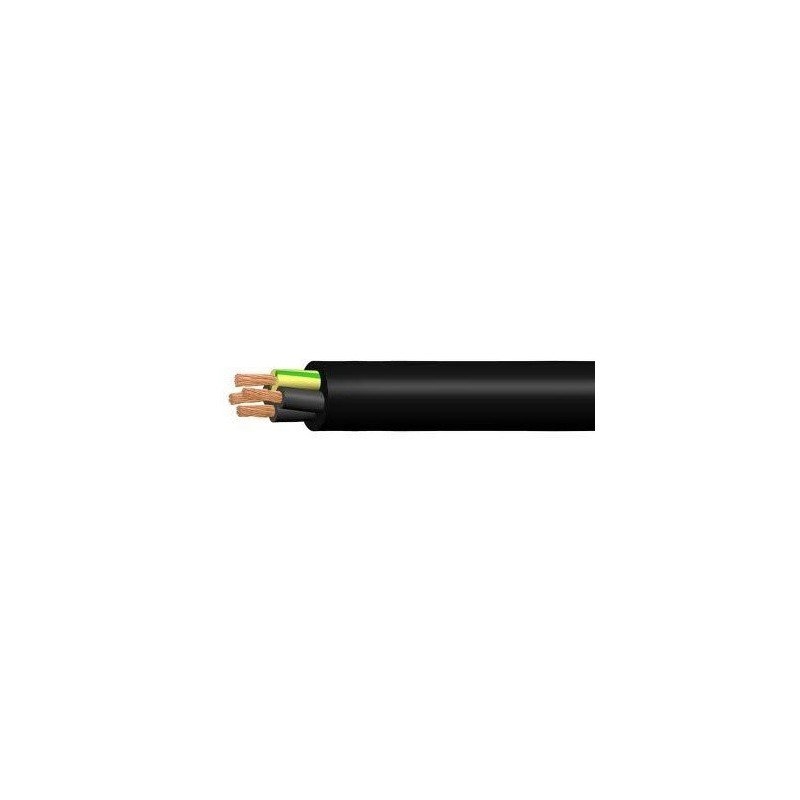

Элементы конструкции кабеля КГ-Т:

1. Токопроводящая жила скрученная из медных (КГ, КГ-ХЛ) или медных лужёных (КГ-Т) проволок (класс 5)
2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э
3. Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Маркировка изолированных жил:
• цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
• цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая
4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э (поверх скрученных изолированных жил)
5. Оболочка из резины типа РШТ-2, РШТМ-2-ХЛ на основе изопренового и бутадиенового каучуков изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ, РТИШ-ХЛ на основе изопренового и бутадиенового каучуков.

Область применения кабеля КГ-Т:

Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Вид климатического исполнения кабелей У, ХЛ, Т категорий размещения 1, 2, 3 по ГОСТ 15150. Кабели устойчивы к воздействию солнечного излучения. В тропическом исполнении стойки к поражению плесневыми грибами.

Срок службы кабеля КГ-Т – не менее 4 лет.

Диаметр роликов	Растягивающая нагрузка	Сечение основных жил	Число циклов перегибов
120 мм	15 Н	2,5 кв.мм	30 000
200 мм	20 Н	4,0 кв.мм	30 000

Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н:

Диаметр роликов	Сечение основных жил	Число циклов изгибов
200 мм	от 6,0 до 16 кв.мм	90 000
200 мм	от 25 до 50 кв.мм	60 000
400* мм	от 70 до 120 кв.мм	40 000

-----------------------------------------

* для одножильных кабелей диаметр ролика должен быть не более 200 мм.
